《高定图纸站》独家：高定产品系统化设计SU标准体系（配套CAD图纸）

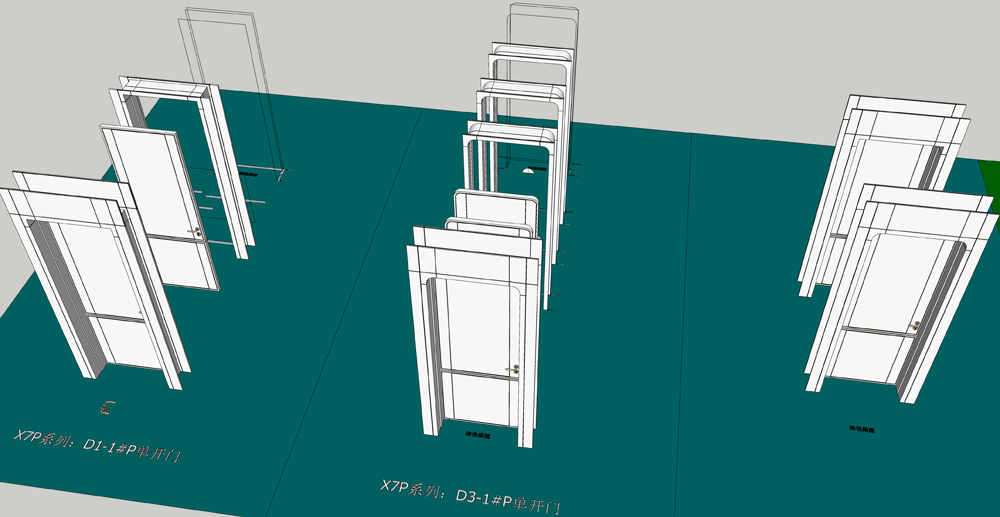

老李（X7）-P系列门类标准图：SU模型，文件格式：skp，SketchUp2018软件可打开

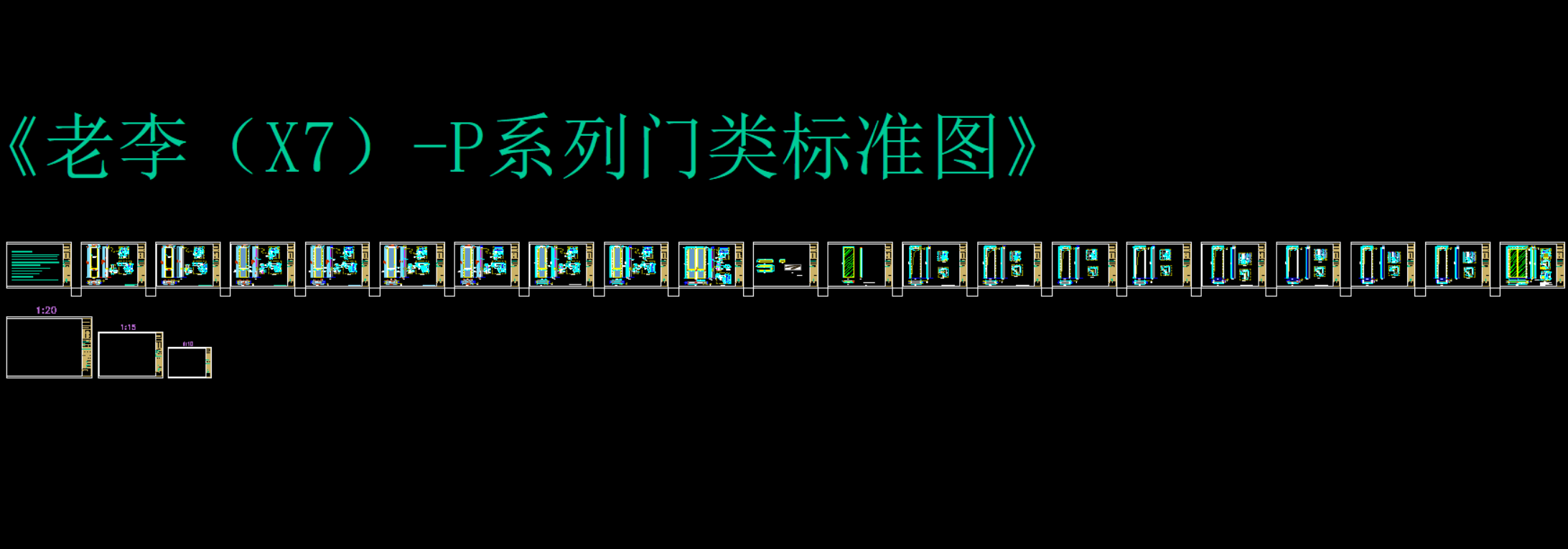

老李（X7）-P系列门类标准图：《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

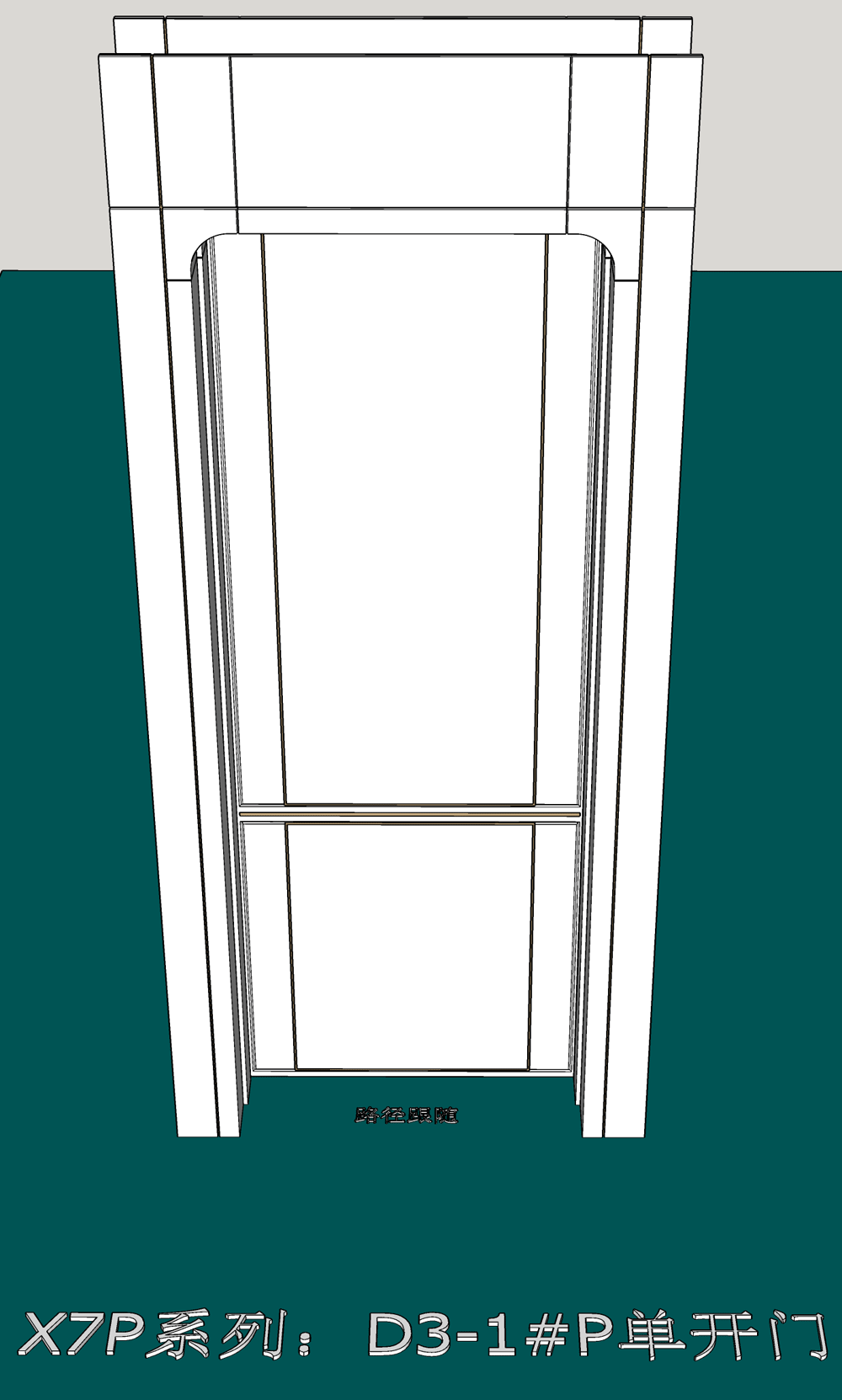

老李（X7）-P系列门类标准图：D2-1#P单开门 到 D3-1#P单开门 SU模型，文件格式：skp，SketchUp2018软件可打开

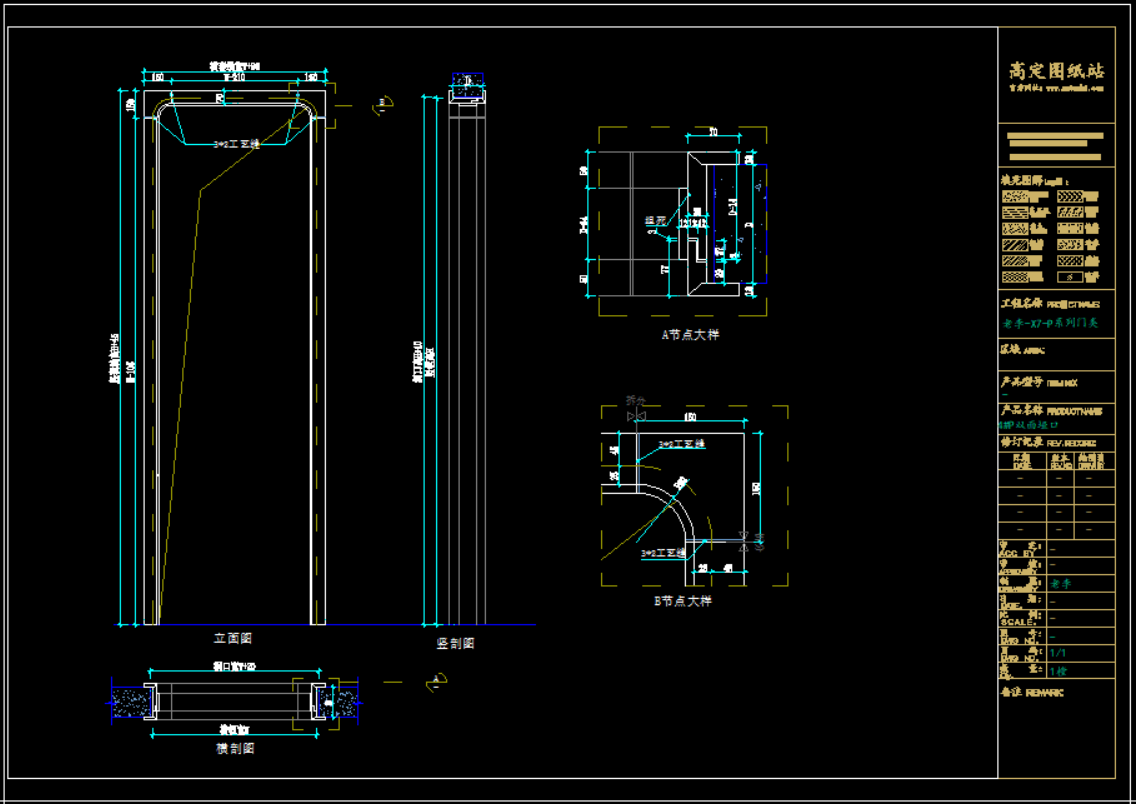

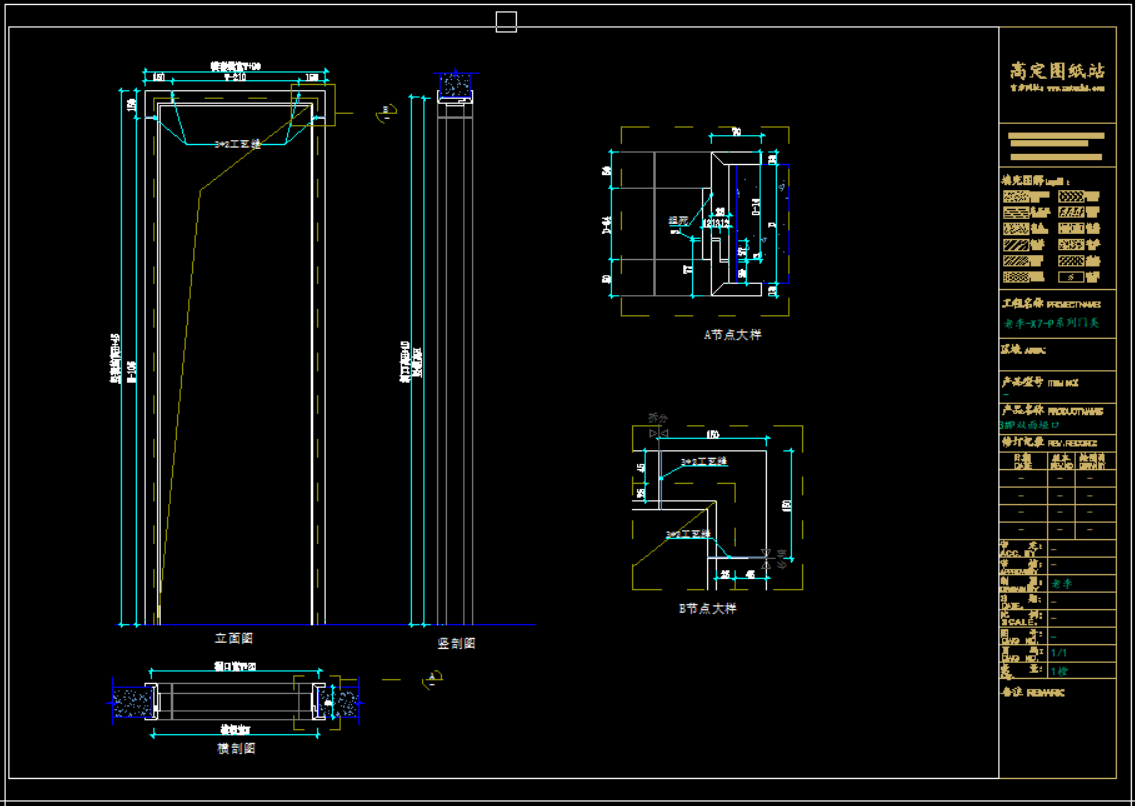

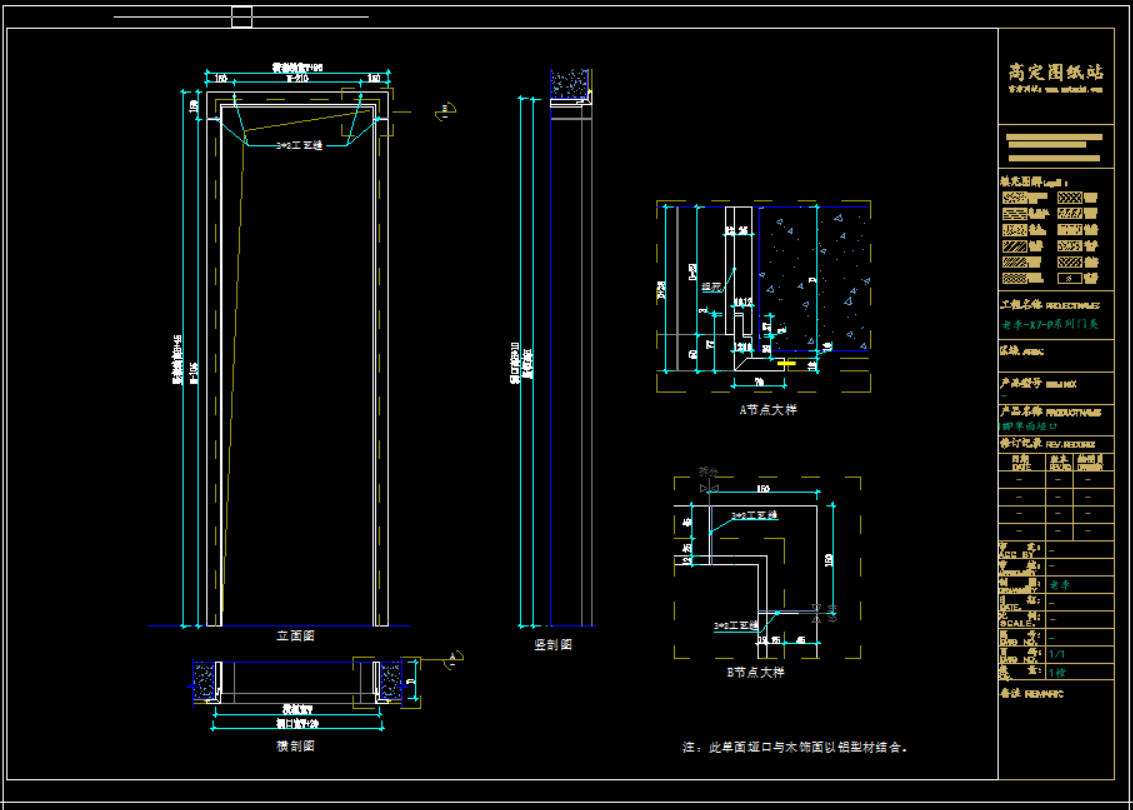

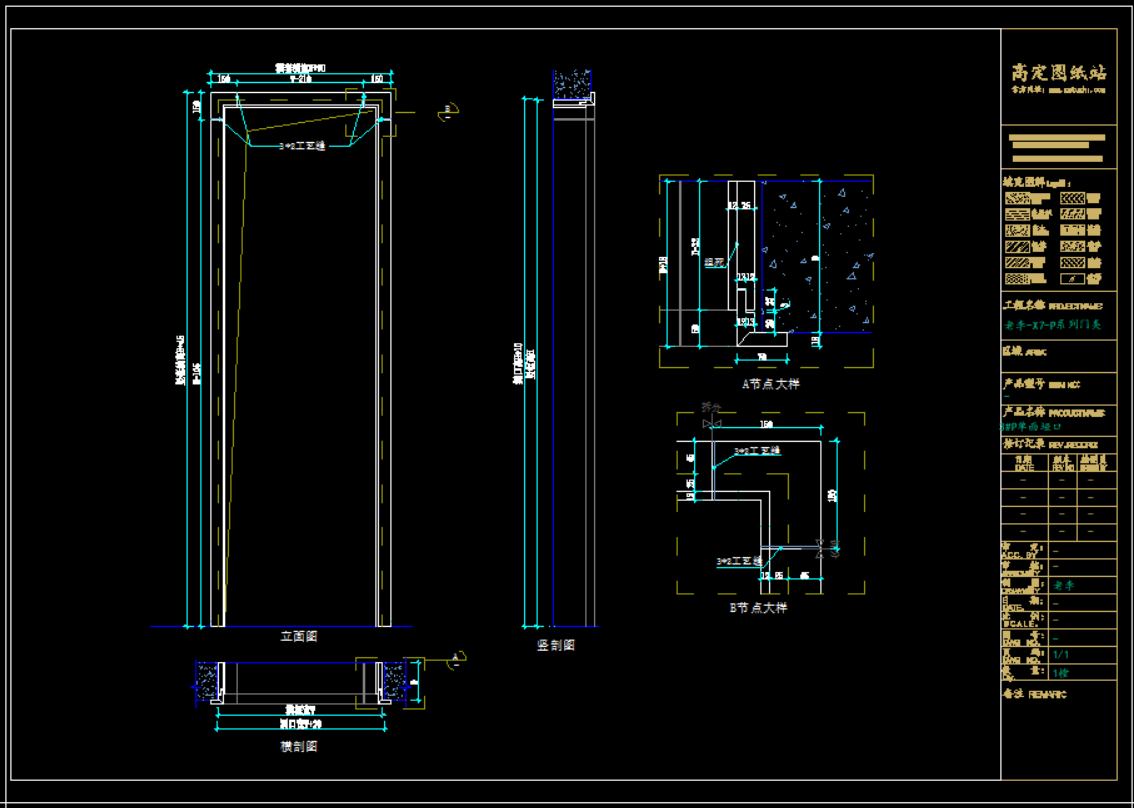

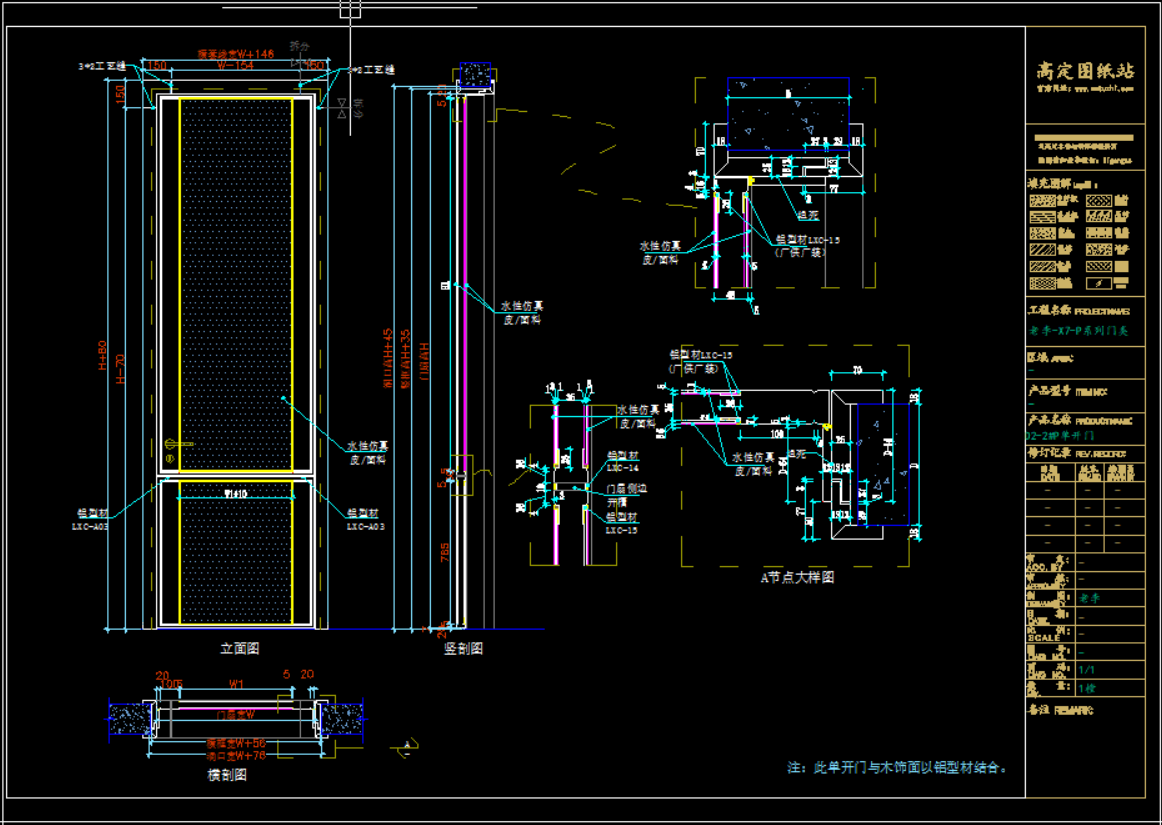

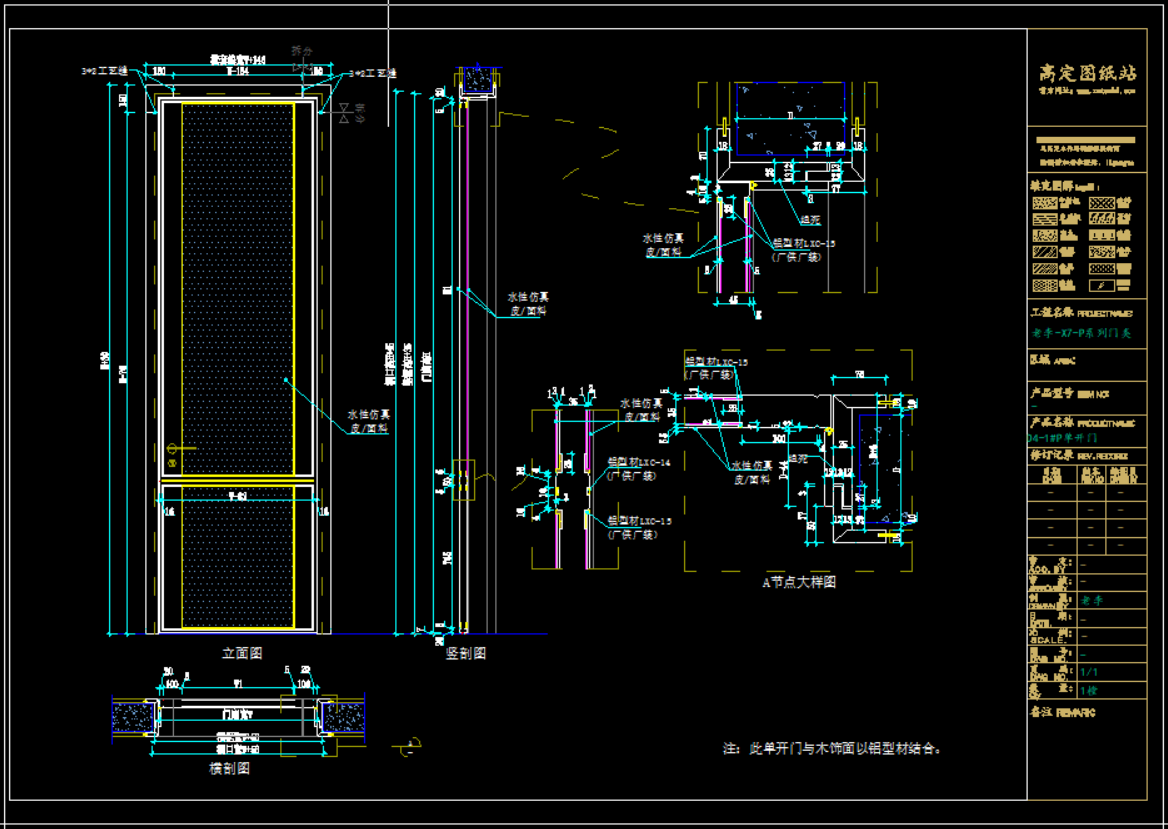

老李（X7）-P系列门类标准图：D2-1#P单开门 到 D3-1#P单开门 《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

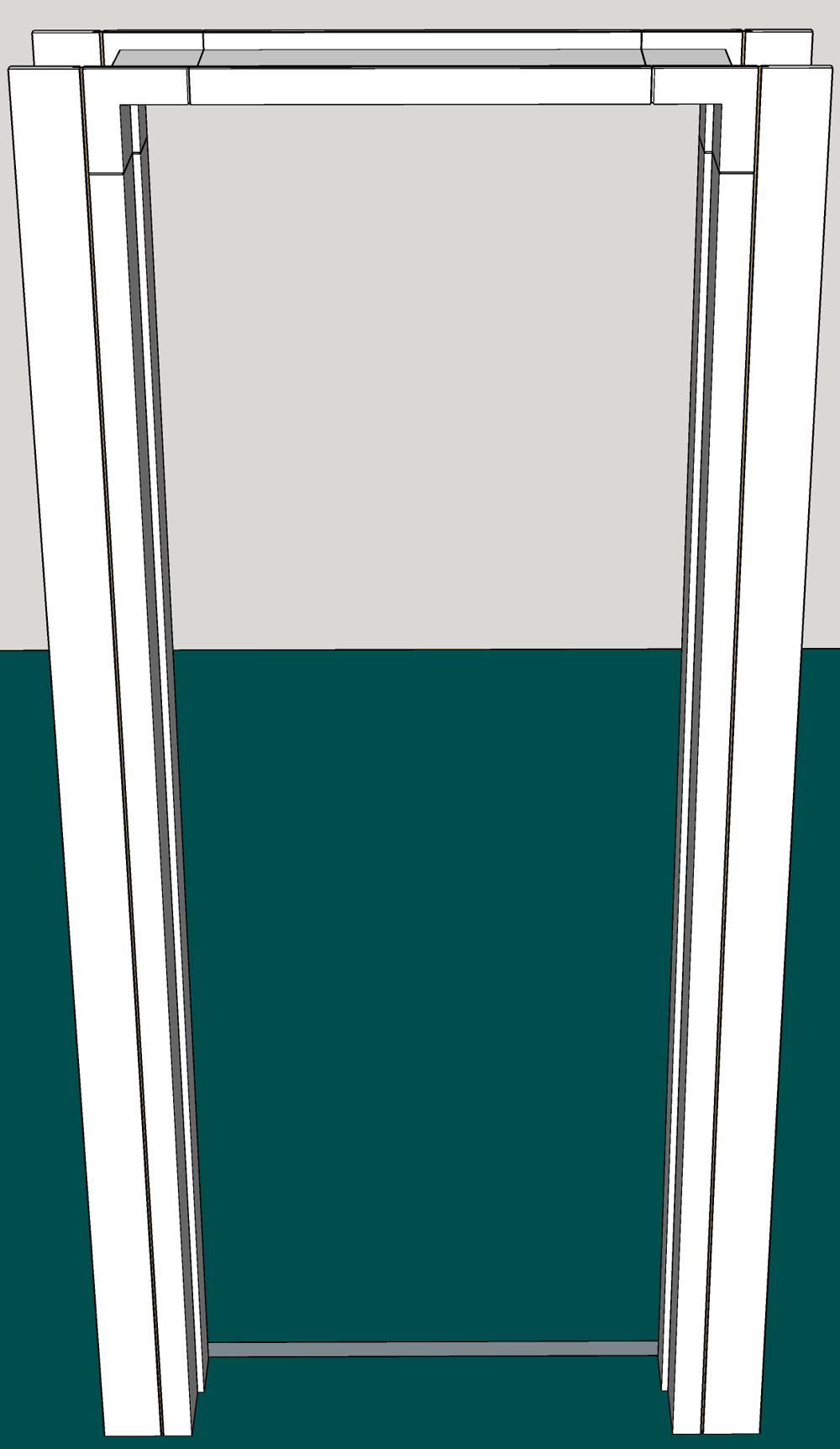

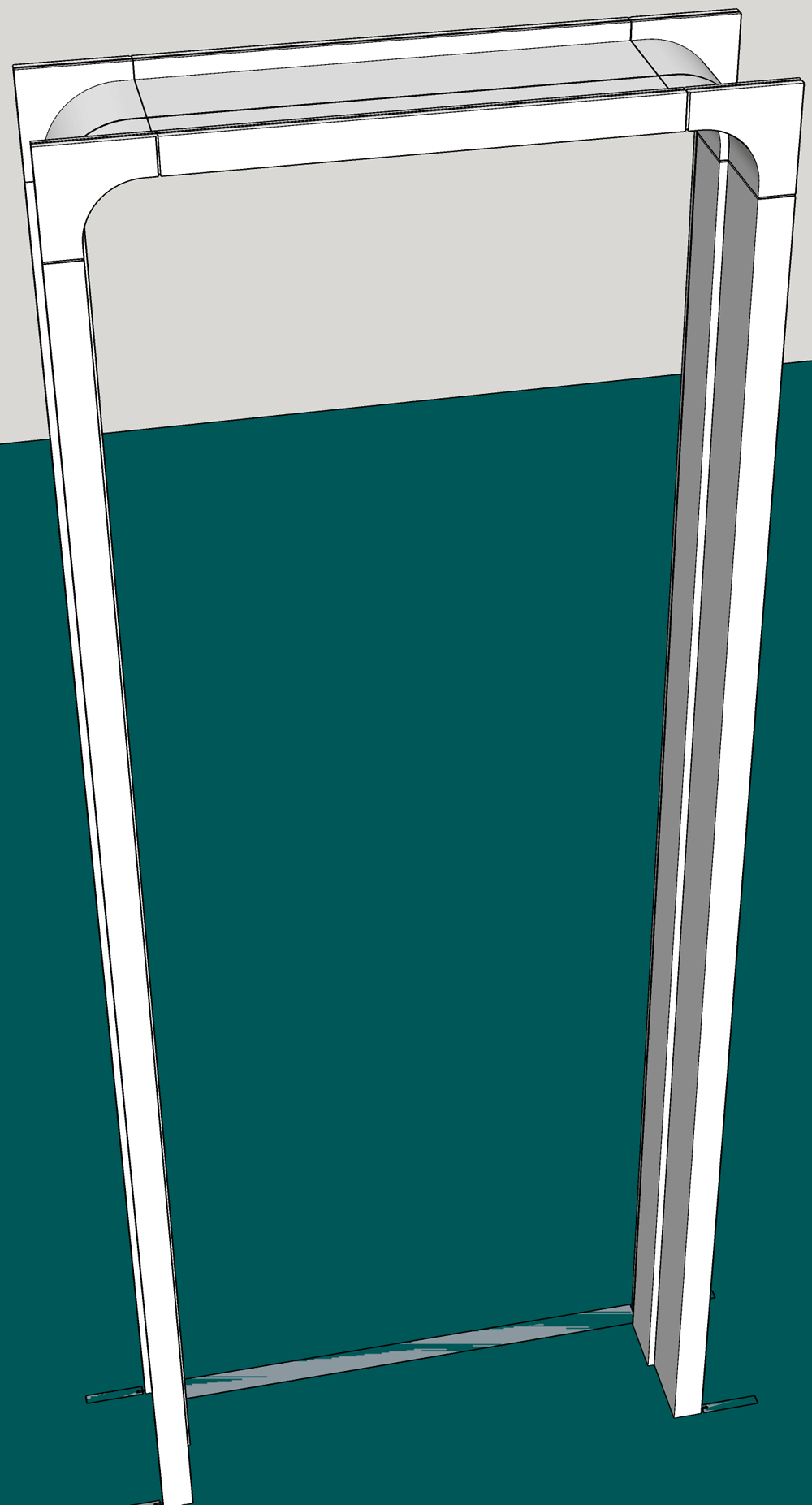

老李（X7）-P系列门类标准图：1#P双面垭口 到 2#P双面垭口 SU模型，文件格式：skp，SketchUp2018软件可打开

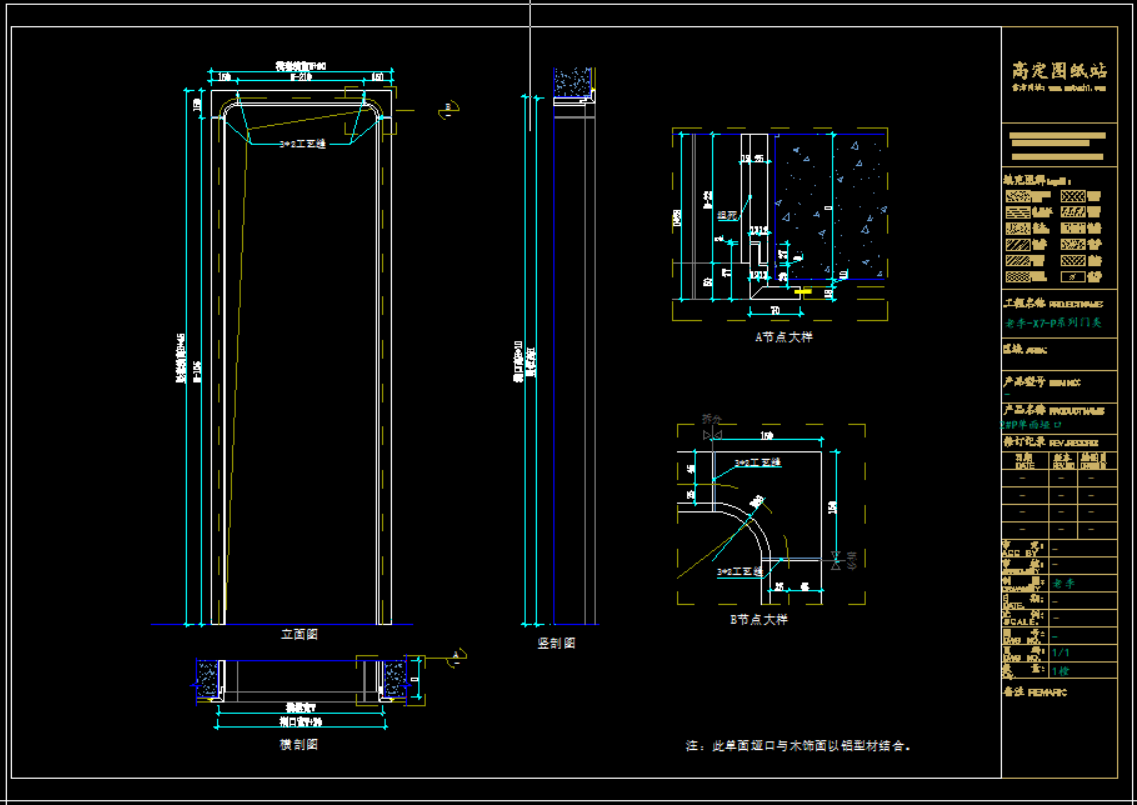

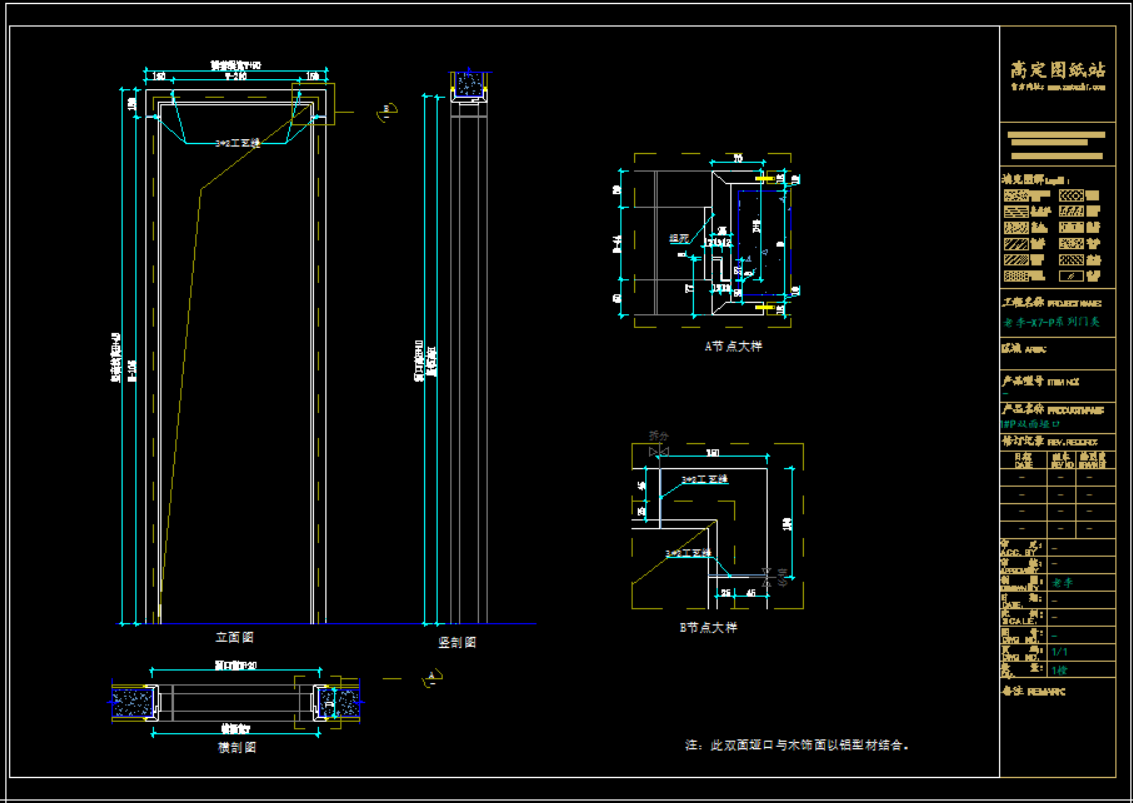

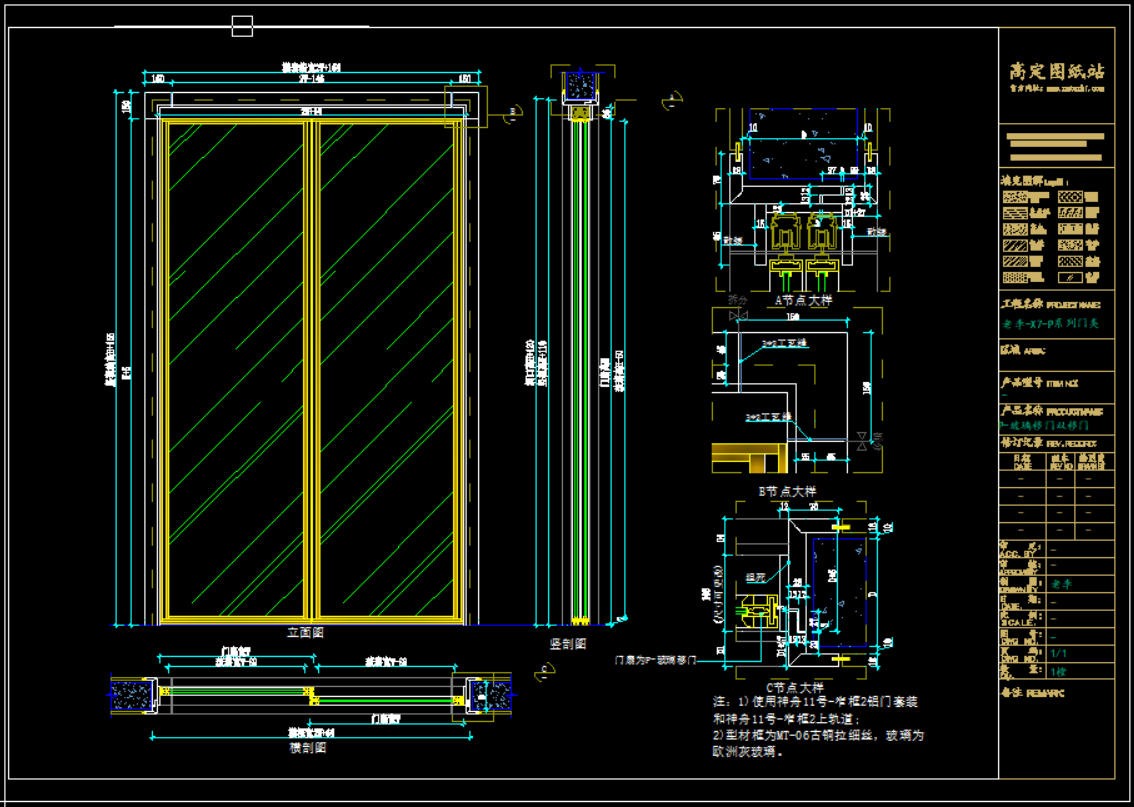

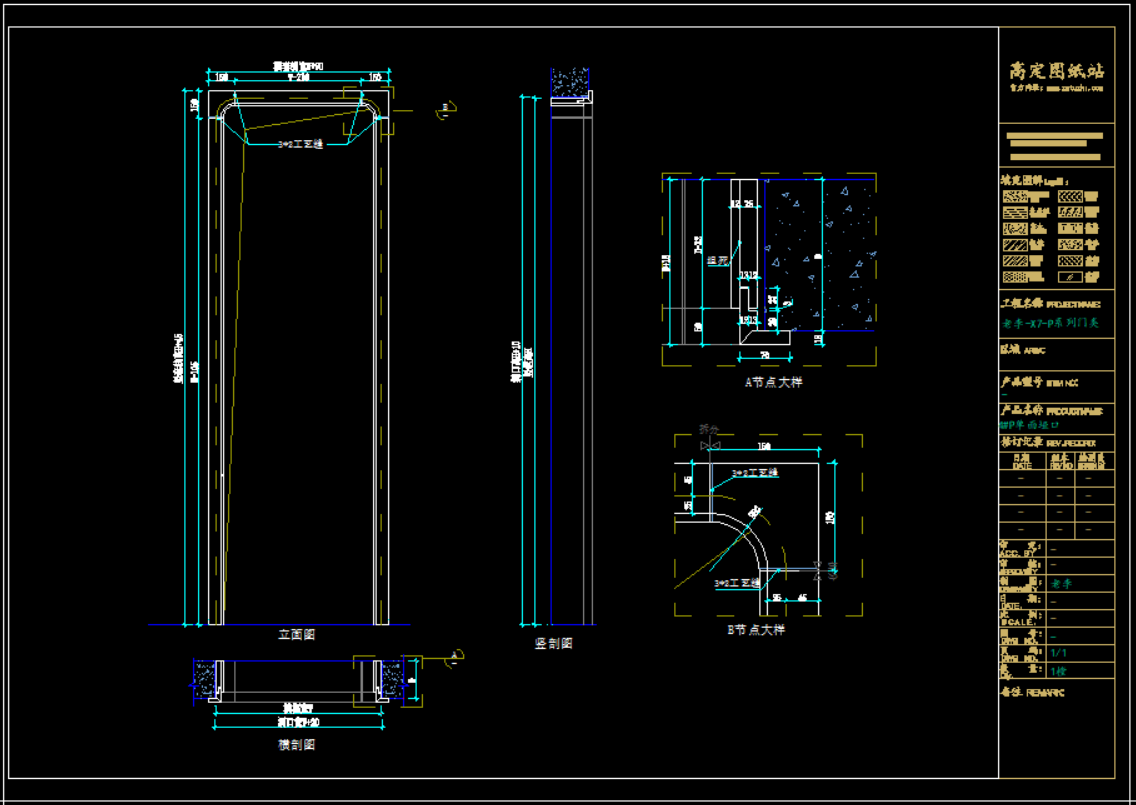

老李（X7）-P系列门类标准图：1#P双面垭口 到 2#P双面垭口《配套CAD图纸》，文件格式：Dwg，AutoCAD2007软件以上版本可打开

版面有限，只展示前面一小部分文件资料！

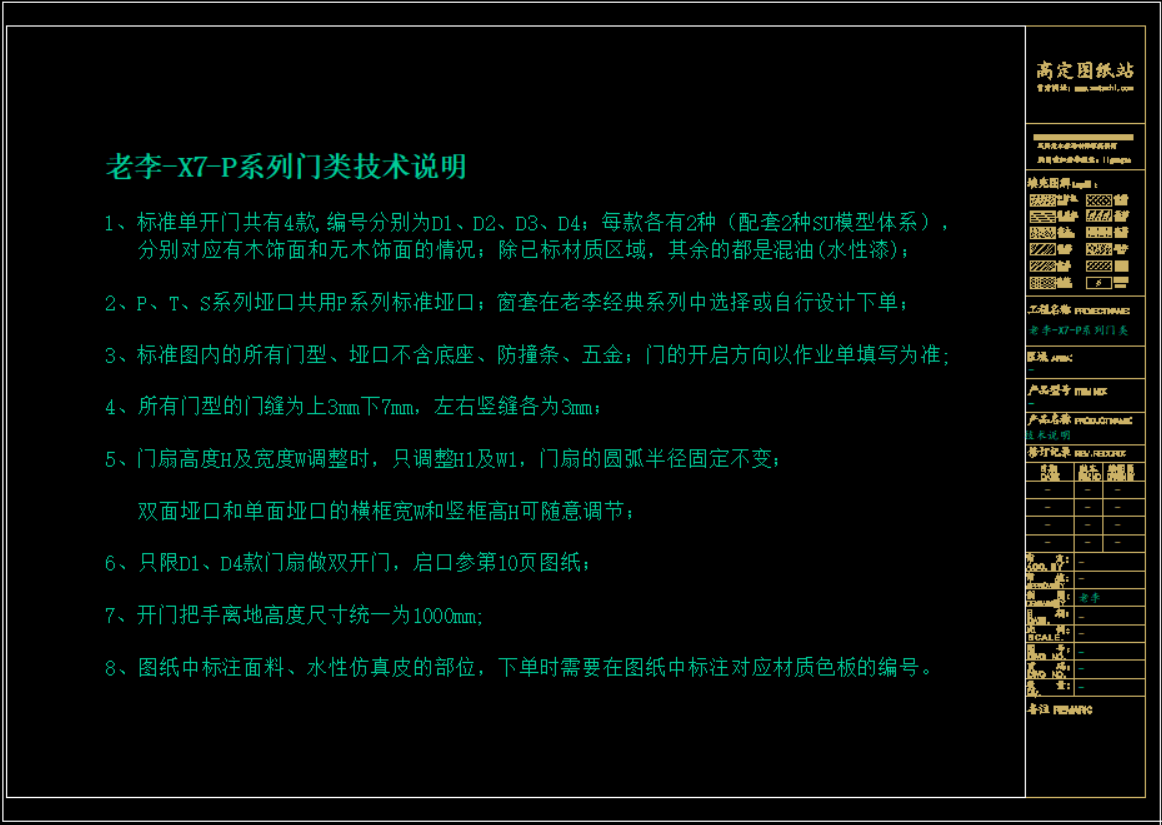

老李-X7-P系列门类技术说明

1、标准单开门共有4款,编号分别为D1、D2、D3、D4；每款各有2种（配套2种SU模型体系），分别对应有木饰面和无木饰面的情况；除已标材质区域，其余的都是混油(水性漆)；
2、P、T、S系列垭口共用P系列标准垭口；窗套在老李经典系列中选择或自行设计下单；
3、标准图内的所有门型、垭口不含底座、防撞条、五金；门的开启方向以作业单填写为准;
4、所有门型的门缝为上3mm下7mm，左右竖缝各为3mm；
5、门扇高度H及宽度W调整时，只调整H1及W1，门扇的圆弧半径固定不变；双面垭口和单面垭口的横框宽W和竖框高H可随意调节；
6、只限D1、D4款门扇做双开门，启口参第10页图纸；
7、开门把手离地高度尺寸统一为1000mm;
8、图纸中标注面料、水性仿真皮的部位，下单时需要在图纸中标注对应材质色板的编号。

《高定图纸站》独家：高定产品系统化SU标准体系（配套CAD图纸）

容量：947 MB，有偿学习价仅需：￥269

资料分享的收入主要用于购买原厂家的图纸资料，图纸资料每年都会更新，感谢您的购买与支持！

如何购买
扫微信二维码

购买请加李工微信：duuong123
